HRFOSR056系列光電組合滑環

● HRFOSR056系列是鴻瑞銘外徑為56mm的光電組合滑環
● 專為需要同時傳輸功率、信號、光纖而設計
● 支持1至12路光纖旋轉連接 + 1至72路功率或信號組合
● 解決旋轉連接的系統部件之間的數據傳輸，提供了最佳的技術解決方案
● 體積小，重量輕，傳輸穩定，壽命長

典型應用

軍事雷達、風力發電、海洋應用、精密儀器、醫療設備、航空航天精密旋轉設備等

技術參數

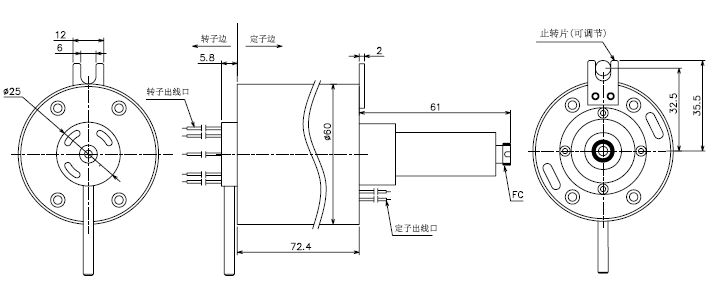

圖紙
安裝方式
可選項

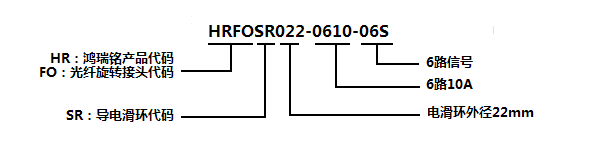

型號定義

光纖部分

波長 Wavelength	470nm/1550nm	插入損耗 Insertion loss	<2.5dB
插入損耗波動 Insertion loss Ripple	<+/-0.25dB	回?fù)p Return loss	>30dB(RFC/RST)
最大轉速 Maximum speed	2000 rpm	配用光纖 Attached fiber	200/230um
抗拉強度 Pulling strength	10N	啟動扭矩 Start up torque	0.1N/m
預計壽命 Working temperature	200 millions	光波功率 Optical power handling	23dBm
工作溫度 Working temperature	-40 to 85℃	儲藏溫度 Storage temperature	-50 to 85℃
封裝模式 Package style	Pigtail	殼體材料 Housing material	Stainless steel
光纖類型 Fiber types	Signle or multi-mode	接頭 Connector types	FC
IP 等級 IP class	IP 68	重量 Weight	50g
光纖長度 Pigtail length	1000mm	振動 Vibration	MIL-STD-167-1A

電滑環部分

電氣性能 Electrical Spec.
額定電壓 Rating voltage	380VAC
額定電流 Rating current	信號，5A/路，10A/路 Signal or 5A/Ring,10A/Ring
絕緣電阻Insulation resistance	1000MΩ@500VDC
耐壓 Dielectric strength	600VDC@50HZ
電氣噪音 Electrical noise	10mΩ@6VDC,50mA,5Rpm
機械性能 Mechanical Spec
轉速 Speed	0-600Rpm
扭矩 Torque	60N.cm
防護等級 Seal class	IP54-IP68
接觸材料 Contact material	貴金屬 Precious Metal
導線規格 Lead Wire	12色1.0mm² Teflon高溫線
環境性能 Environment
工作溫度 Working temperature	-40℃~+80℃
環境濕度 Humidity	10% to 90% RH
環保認證 Materials	Lead Free,RoHS compliant
CE Certified	YES

安裝導電環 Slip ring installation
如圖所示：將導電環裝在傳動軸需要的位置，用轉子上四個
緊定螺絲固定。定子部分通過止轉片與設備固定部位連接。
As shown on the right picture，position the slip ring in the
desired location and tighten it to the shaft by four set screws.
Anti-Rotation tap is used for connecting the stator of slip
ring with the stationary member of euipment.
注意事項 CAUTION:
因為滑環和客戶具體應用之間可能存在機械誤差，不推薦在
滑環兩頭強行緊固安裝，否則可能導致過早損傷滑環。
If possible geometric mismatching between the customer's
application and the slip ring,'hard mouting'of both ends of the slip ring is not recommended and may cause premature failure.
把導線排好并做必要的連接，防止導線妨礙滑環的自由旋轉。
Route the wiring and make the neccessary connections.Do not allow the wiring to restrict free rotation of the slip ring.
