HRFO單通道標準系列

HRFO單通道系列光纖旋轉接頭,同時支持1-12路光纖360°無限制數據傳輸;插入損耗小,轉速高;無接觸、無摩擦、壽命長(單芯1億轉以上,多芯1000萬轉以上);光纖傳輸信號,無泄密、無電磁干擾、傳輸距離遠。



典型應用

軍事雷達、風力發電、海洋應用、精密儀器、醫療設備、航空航天精密旋轉設備等

  • 技術參數

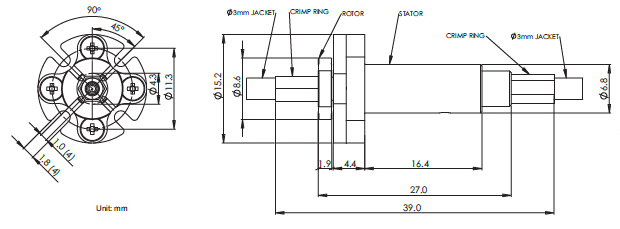

  • 圖紙
  • 安裝方式
  • 可選項

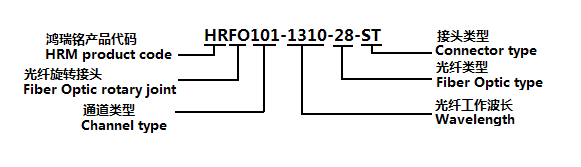

  • 型號定義
HRFO單通道光纖旋轉接頭技術參數
    型號 Type     HRFO101     HRFO102
    波長     650~1650nm     650~1650nm
    插入損耗     <2dB (normal: <0.8dB)     <3dB (normal: <0.8dB)
    插入損耗波動     <+/-0.25 dB     <+/-0.25 Db
    回損 (SM/MM)     >50 dB(RFC/RST)     >30 dB(RFC/RST)
    最大轉速     2000 RPM     2000 RPM
    壓力補償     1000 psi     1000 psi
    抗拉強度.     10N     10N
    啟動扭矩     0.1N/m     0.1N/m
    預計的壽命     2~4億轉 200~400millions R      2-4億轉200~400millions R
    光功率     23 dBm     23 dBm
    工作溫度     -40 to 85 °C     -40 to 85 °C
    儲藏溫度     -50 to 85 °C     -50 to 85 °C
    封裝模式     尾纖或接口Pigtail or receptacles     尾纖或接口Pigtail or receptacles
    殼體材料     Stainless steel     不銹鋼Stainless steel
    光纖類型     單模、多模 Single or multi mode     單模、多模 Single or multi mode
    接頭     FC,SC,ST,SMA,LC,APC     FC,SC,ST,SMA,LC(PC 和APC)
    IP 等級     IP 68     IP 68
    光纖長度     1000mm     1000mm
    振動     MIL-STD-167-1A     MIL-STD-167-1A
    重量    10g     50g

安裝導電環 Slip ring installation



  如圖所示:將導電環裝在傳動軸需要的位置,用轉子上四個

緊定螺絲固定。定子部分通過止轉片與設備固定部位連接。

   As shown on the right picture,position the slip ring in the

 desired location and tighten it to the shaft by four set screws.

 Anti-Rotation tap is used for connecting the stator of slip

 ring with the stationary member of euipment.

 注意事項 CAUTION:

 因為滑環和客戶具體應用之間可能存在機械誤差,不推薦在

滑環兩頭強行緊固安裝,否則可能導致過早損傷滑環。

 If possible geometric mismatching between the customer's

application and the slip ring,'hard mouting'of both ends of the slip ring is not recommended and may cause premature failure.

  把導線排好并做必要的連接,防止導線妨礙滑環的自由旋轉。

  Route the wiring and make the neccessary connections.Do not allow the wiring to restrict free rotation of the slip ring.

      ◆ 導線長度

      ◆ 可選法蘭安裝

      ◆ 可指定出線方式

      ◆ 最大可支持:1-12路光纖或1-56路信號

      ◆ 防護等級:IP65,IP68 可選

      ◆ 高溫定制可達 280 度

      ◆ 可選航空接頭

      ◆ 屏蔽電纜

      ◆ 傳輸頻率可達500MHz

      ◆ 可混合高速率數據傳輸(以太網傳輸,USB,Profibus)

      ◆ 熱電偶信號混合

      ◆ 氣壓/液壓 混合

      ◆ 信號,同軸電纜,功率線混合

      ◆ 高壓、大電流定制(1000A,1萬伏)

      ◆ 軍工級別
