鴻瑞銘導電環原理的闡述

        任何機械配件包括機械設備都有其工作的原理，導電滑環作為機械設備的一種旋轉、傳輸二合一的電氣部件也不例外，那么導電滑環的原理到底是什么呢？我們今天來概述一下：

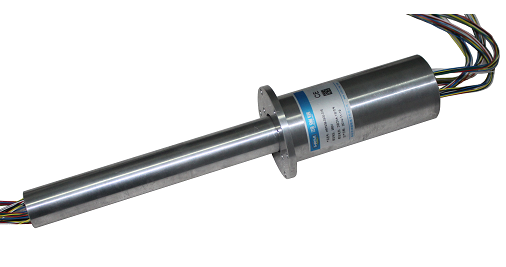

        導電滑環的基本原理是利用導電滑環零部件的滑動或滾動使得滑環的旋轉端也稱為轉子和靜止端接觸并傳遞電流或者電信號，也就是我們所說的360度連續旋轉的同時還能穩定并有效地傳輸電能源和電信號，傳輸時不分電流大小，不管是大到1000A每路的電流還是小到幾毫安的電流，電信號也是不分種類的，全部保證能傳輸穩定，信號種類繁多，有光纖信號、高頻信號、USB2.0和USB3.0、伺服編碼器信號、工業以太網信號等等，傳輸時能做到不失真、不丟包、不串擾，不管何時何地傳輸都一樣接近原聲，而且適用于任何相對連續旋轉的電氣部件之間需要傳輸電能源和信號的系統，除了這些電源和信號之外，還可以傳輸空氣、氮氣等和液體比如石油、水等。導電環是由滑環的環體、轉子和接觸定子等組成，滑環的環體是固定在轉子上的，定子端固定在設備的一端，通過轉子旋轉以實現兩人相對旋轉機械的之間能量的傳輸和傳遞。



        滑環的電接觸環體和定子端的接觸材料基本上是利用材料屬性產生的彈片應力和金屬塊的伸張力彈性相接觸并傳遞電流和信號，但是隨著材料的含貴金屬量不同，產生接觸時的傳遞效果也不同，有些還采用碳刷并利用機械壓力將碳刷按貼在滑環的環面上，但是由于強壓力和摩擦力的影響使得碳刷極不易耐磨損，產生了非常多的粉末和磨屑，需要用戶不斷地去拆缷維護，不但耽誤生產的時間，浪費成本，而且反復拆缷會極大地縮短了滑環整體的使用壽命。鴻瑞銘導電環的環片和環圈都是采用國標H59或者國標H62的黃銅再外發做多元金合金及硬金表面處理，以保證充分的接觸并達到穩定的傳輸功能，我司設計的導電滑環，一般在設計的壽命周期內，環與刷絲等接觸材料不需要更換，因為電刷絲是采用超貴的貴金屬合金材料，80%以上的金含量并添加20%不到的稀有貴金屬，此組成可以達到導電滑環接觸材料的最佳傳輸性能，而且這種組合出來的材料在使用時具有超高的導電性能、耐磨性、耐腐蝕性和抗氧化性，另外滑環刷絲都是由一根一根焊進銅管里，刷線根部的點與環面接觸，達到最好的接觸面積小而接觸緊湊，極不易產生熱量堆積，也不會產生額外的摩擦粉塵使得滑環短路從而影響使用壽命。所以目前這種滑環結構和使用的材料是最安全最完善的，因為這些材料和設計結構，使得滑環才具有超強壽命、無維護和性能穩定等特點，隨著應用領域越來越廣泛，導電環已被一些高端領域所青睞，比如航空航天、醫療、激光雷達、國防、船舶等，如需了解更多請關注http://www.kbvb.cn.
