電刷滑環結構分析

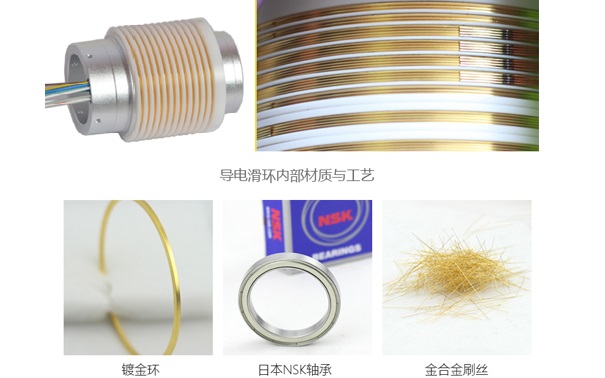

       導電滑環按結構可分為一體式和分體式，按接觸材料可分為碳刷式和電刷式，通常我們把傳統的滑環稱為碳刷式，而新式的滑環統稱為電刷滑環，電刷滑環之所以命名，它是相對于那些傳統的碳刷滑環、水銀滑環和非接觸式滑環而定義的，今天我們來講一下電刷滑環的主要結構。所謂的電刷滑環其實就是指滑環的環面與刷絲在傳輸電流或信號時的接觸，它是采用的國標銅加工成鏡面再做相應的表面處理形成環面再與貴金屬做成的多根刷針集合在一起形成的刷束接觸。除了彈性材料-刷針形成的刷束還有滑動的表面材料-導電環之外，還有絕緣材料、主體結構比如支柱、兩端的端面、精密軸承、防塵蓋及外殼等物料組成，電刷借助本身的彈性再加上壓力與導電環的環面接觸滑動來傳輸電流或者是信號，電刷與環面比過調試，最好的角度是45度的方向，這樣環與刷針接觸性能可以達到最優。為了更好的向用戶展示，以下是我司設計的滑環內部結構圖。



       在用法上，與傳統的碳刷滑環、水銀滑環和非接觸式滑環相比，電刷滑環具有相當多的優特點，傳統的碳刷滑環使用起來雖然好，但是它經不過現在化設備的高速旋轉，旋轉速度越高，摩擦力越大，碳刷慢慢會磨出非常多的磨屑，如果不及時清理會極大的影響碳刷滑環的性能，久而久之，滑環會燒毀導致運行停滯；水銀滑環雖然傳輸比碳刷滑環要穩定，但其用的是水銀做為傳輸的介質，首先它是不環保的，因為水銀在運行過程中會慢慢揮發，散發到空氣中對人體有害，如果水銀滑環隨著使用時間的加長，水銀會慢慢變少，滑環性能會慢慢消失，所以一般幾個月的時間需要替換一批新的滑環頂上。電刷滑環能結合碳刷滑環和水銀滑環兩者之間的優點，它的磨屑極少極少，用上幾年都不見什么磨屑，基本不用像碳刷滑環那樣隔三岔五地去維護，也不像水銀滑環那樣，使用一段時間后介質會揮發影響滑環的性能，電刷滑環可以說兼備了兩者之間的所有優點，而不具備其缺點，這也是電刷滑環越來越發展，使用越來越廣泛的關鍵原因。
