上世紀七、八十年代，在工業水平低、信息不發達的條件下，許多軍工單位在滿足自身需要的前提下，開始研制導電滑環。因此，導電滑環是一種高精度的機械元件，在軍事工業的早期階段用于傳輸信號和能量。但隨著現代工業水平的提高，導電滑環在任一中被廣泛應用于需要無限連續旋轉的機電系統中。廣泛應用于娛樂、通信、安全、電力、儀表、化工、醫療、雷達、航空、軍事等船舶、交通、建筑、工業自動化等機電設備。

       滑環是連接和傳輸能量和信號給旋轉體的電氣元件。根據不同的習慣，滑環在工業中有許多叫法，即滑環、旋轉接頭、旋轉接頭、滑環、母線環、回程環、線圈、換向器、電流收集器等。

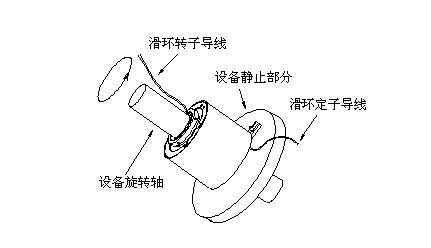

滑環是一種機電設備，它允許不同的設備傳輸電力和電信號，主要是防止纏繞。在電氣設計過程中，機械零件不受限制地連續旋轉360度時，需要將導線連接到旋轉部件上，電氣工程師就會遇到繞線問題。此時，他需要一個電動的旋轉連接器。通常稱為導電滑環，用來傳遞功率和信號旋轉連接。

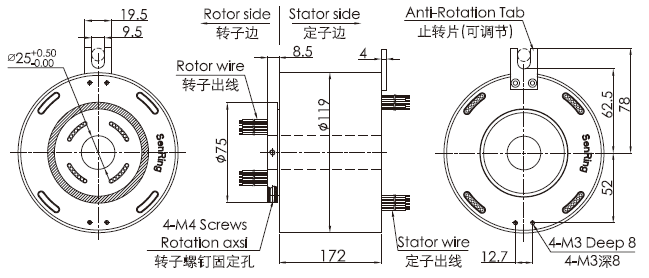

       滑環主要由滑環體、毛刷總成、固定支架、芯軸承等組成.滑環屬于高科技精密零件，設計制造難度大。各大部件的設計制造工藝將影響滑環的耐磨壽命。特別是滑環體和刷子兩個關鍵核心部件，它是滑環的功能部件，因此，在材料的選擇、設計和生產過程中需要特別注意。

       滑環是機械部件，因此滑環的工作原理簡單，簡單滑環的原理是驅動軸體和刷絲通過軸承摩擦產品能量和信號，信號和能量通過焊接在環板上的導線傳遞出去。所述電線與所述設備連接，以便順利地傳送到所述設備。

導電滑環有兩種大的分類：

1.旋轉電觸點，即導電滑環、導電環、電旋轉接頭；

2.是直線滑動電接觸，應用最廣泛的是機車受電弓，受電弓是集摩擦學、液壓、氣動和張力控制于一體的復雜機械電氣系統。目前廣泛應用于電動列車、高速列車和高速鐵路。

       導電滑環是一種摩擦電觸點。第一個摩擦是碳刷。后來，耐磨金屬板和水銀出現了。目前，貴金屬絲的多觸點結構越來越受歡迎，其起源于20世紀80年代美國工程師諾里斯的發明專利。與傳統的碳刷和水銀滑環相比，電滑動環在復雜系統中有著非常重要的應用和明顯的優勢。
